三相分离器的内部构件有哪些？

文章出处：江苏鲁迪石化设备有限公司发表时间：2020-04-13 13:15:57

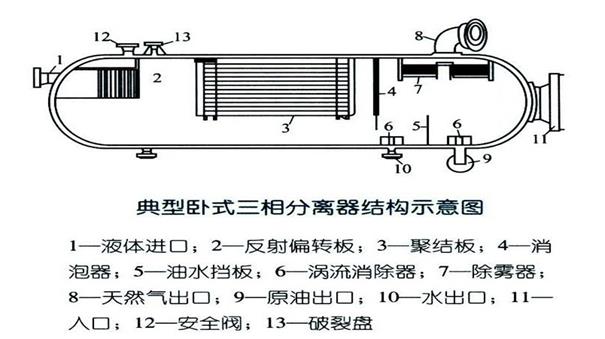

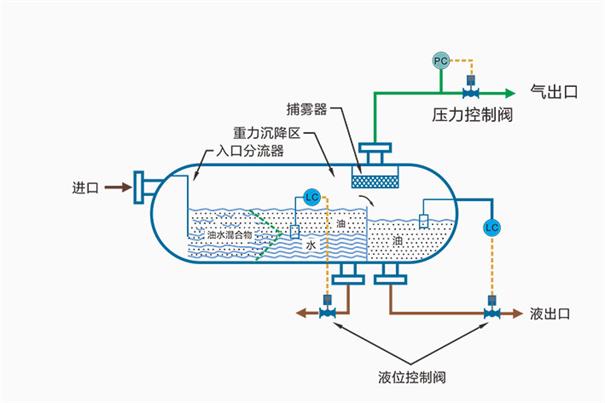

三相分离器可以设计成卧式、立式或球形，但市面上最常用的是卧式三相分离器，无论是卧式还是立式，内部结构上没有太大区别。今天油气水三相分离器专家就为您详述一下三相分离器的内部构件。

1.入口构件

入口构件主要用来分离气相与液相。其通过对流入流体动量的急速改变，达到气液分离的效果，虽然实际应用中的入口构件的样式各不相同，但是按照主要作用的机理可以大致分为挡板、旋流元件和弯管三种结构。

2.整流元件

当进料流体以较大的速度进入容器时，会对容器内的流体产生较大的波动影响，对重力分离区的液相分离产生影响，增加重力分离时间。

3.聚结元件

聚结元件为水滴聚结提供表面面积，并起到挡板和防涡器的作用。一般聚结元件安装在距容器两端约1/3和2/3的位置。聚结元件的上、下留有空间，以便固体和水从下面通过，气体从上面通过。

4.防涡元件

由于液相沿出口流出分离器时会产生涡流或涡旋，从而产生空气柱，空气柱会抽吸分离器内的气相，使气相下落至液相的流出口，随液相一起流出，所以卧式分离器的液相底部经常加设防涡器。

5.蒸馏井

蒸馏井就是普通割缝衬管，一般围绕在分离器内部的液位控制排液装置周围。用来防止流体流动、波浪或其他可能对液位测量产生干扰的情况,保证排液装置能够正常工作。

6.除砂元件

使用卧式分离器时，为了防止砂子或其他固体颗粒在分离器的底部堆积，造成堵塞干扰分离器的正常运行，通常都会在分离器的底部安装除砂元件，即喷砂嘴和排砂管。

7.除雾元件

气流中液体雾沫夹带常出现在两相传质或传热的操作过程中，即通常出现在气液两相速度差别较大或者发生相态变化的中，这时通常在气相出口处使用除雾元件防止微小液滴悬浮于气相中被携带出。

以上就是三相分离器的主要构件，对于正常的油气分离，特别是出现乳化、泡沫或高气油比的场合，卧式分离器可能是更经济的。在低气油比的场合，立式分离器工作更有效。在非常高气油比的场合也可以使用立式分离器，具体要看用户的空间需求。
