多端口选择阀
-
多端口选择阀(MSV)是一种经济高效、结构紧凑的工程装置，可以改善生产管理和油井优化。MSV允许将流体从单一的管线转移到测试出口或采样装置。一个单一的MSV可以同时通过多达7条管线。当一个入口被隔离时，来自其他6个入口的流体被合并到一个单独的出口中。
- 咨询热线： 158 6190 3617
-
-
产品详情
-
联系我们
多端口选择阀(MSV)是一种经济高效、结构紧凑的工程装置，可以改善生产管理和油井优化。MSV允许将流体从单一的管线转移到测试出口或采样装置。一个单一的MSV可以同时通过多达7条管线。当一个入口被隔离时，来自其他6个入口的流体被合并到一个单独的出口中。
这种独特的流体选择阀即可以作为独立设备使用，也可以与多相流量计一起用于各种石油、天然气或过程应用中。MSV还可用于提高石油采收率(EOR)的注水。它可以在尺寸、重量和可靠性都是关键因素的环境中用于简化控制。多端口选择阀降低了试井系统整个生命周期的安装、操作和维护成本。
单一的MSV可以作为测试井选择系统的一个完整的2通或3通阀的替代品，起到紧凑型管汇的作用，并提供一种简单和安全的方法来选择您希望连接到多相流量计或测试分离器的井。
但目前常见的多路阀大都采用软密封结构，软密封结构多路阀虽然结构简单，但因其使用软性材料作为密封副，不耐磨损，寿命非常短。我司生产的多路阀，密封面可选用堆焊、喷焊等工艺，硬度可达HRC60度或更高，密封面耐擦伤、耐磨损、耐冲蚀、耐腐蚀，操作简单、无需更换密封材料，适用于各种油田环境。
lMSV的紧凑设计降低了安装成本及维护费用
l自清洁功能可防止水垢、石蜡和其他沉积物的堆积
l密封面更少，从而减少泄漏机会
l提供手动或自动操作，并可随时添加自动化
lMSV有8个进气口，一次可最多接将8条管线
l带有可现场调节的密封件及不锈钢刮板，可延长使用寿命
l尤其适用于多相流量计
l可通过两线通讯进行远程控制和状态指示
l减少生产/测试管汇中隔离阀的数量
l工作温度范围：-20℉ ~ +392℉(-29℃~ +200℃)
l适用于所有操作环境的多种表面处理
型号 | 2×4 | 3×6 | 4×8 | 4×10 | 6×16 |
入口尺寸(in.) | 300/600 | 300/600/900/1500 | 300/600/900/1500 | 900/1500 | 300/600/900 |
试验出口(in.) | 2 | 3 | 4 | 4 | 6 |
组输出(in.) | 2 | 3 | 4 | 4 | 6 |
工作压力(psi) | 4 | 6 | 8 | 10 | 16 |
最大静态试验组压差(psi) | 1000/1480 | 1000/1480/2225/3333 | 1000/1480/2225/3333 | 2225/3333 | 1000/1480/2225 |
最大静态分组测试差异压(psi) | 1200 | 1000 | 800 | 1000 | 700 |
最大动阀座压差(psi) | 900 | 700 | 600 | 1000 | 700 |
标准最高温度(F) | 600 | 500 | 400 | 700 | 500 |
测试出口Cv | 225 | 225 | 225 | 225 | 225 |
组出口Cv | 67 | 151 | 270 | 217 | 491 |
重量 | 262 | 594 | 1040 | 1292 | 3658 |
l节约固定投入成本
l节省整体撬装空间
l节省操作人力成本
l节省后期维护成本
l节省安装时间、施工及维护费用
l实现自动化控制
l设计紧凑、占地面积小、生态影响少
l无需混凝土基础
l确保阀塞位置的重复性和准确性，且无滑动
l位置公差<0.5°
l机身几何结构经过优化以防止腐蚀
l独立位置反馈
端口选择阀的设计旨在提供经济的测试自动化，并具有简单、直接的安装和控制功能。

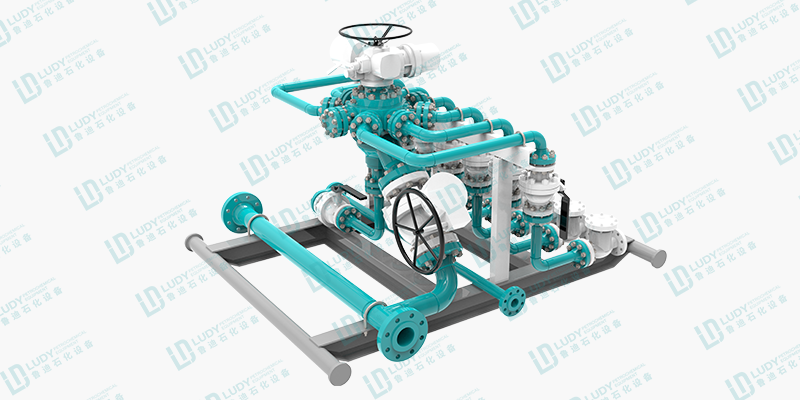

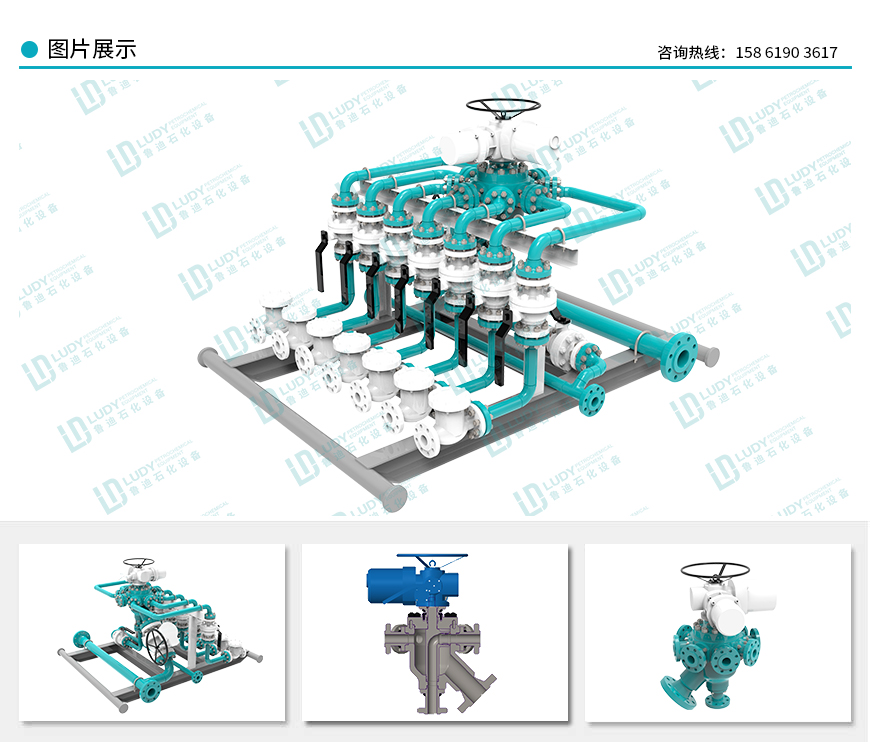

江苏鲁迪是一家专业设计和生产油气设施用多路选择阀(MSV)及多路选择管汇的制造商。如果您对入口管汇、测试管汇、MSV管汇和其他管汇有需求，请随时联系我们。
