油气水三相分离器内部构件及功能介绍

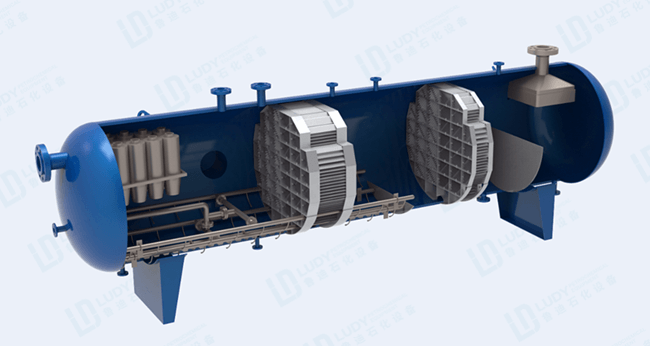

油气水三相分离器是用于将天然气中的液态、气态和固态成分分离的设备。其内部结构通常根据介质性质、现场工况及客户要求而有所不同。我公司油气水三相分离器内部一般包括：入口分流器（挡板或丝网除沫器）、波纹聚结板、宴板、除雾器等。

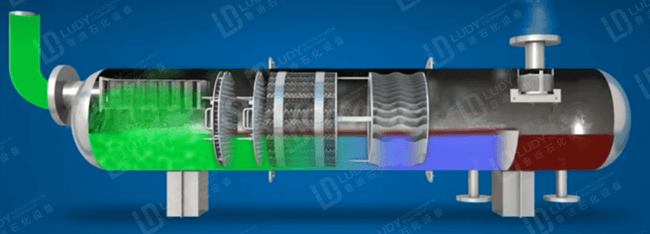

油气水三相分离器的内部运行是一个复杂的过程，每个部分都有其特定的作用。以下是常见的内部构件及其功能：
进气口：混合了天然气、液体（通常是水和油）、以及可能的固体颗粒的天然气混合物通过进气口进入分离器。
入口分流器：入口分流器用于引导流体并减缓流速，以降低液体和气体之间的速度差异，为后续的分离提供条件。
丝网除沫器：流体通过丝网除沫器，其中的沫泡或微小液滴被捕获和去除，防止它们随气体一起流出。
波纹聚结板：流体进入波纹聚结板区域，其中波纹结构增加了液体在分离器中停留的时间，促使油水混合物更好地分离。
宴板：宴板一般安装在分离器的末端，其作用是在液体排放过程中控制和调整液位。宴板帮助确保液体从分离器中有序地排出，并防止气体在液体排出口中带走。它通过调整液位，使得液体和气体的分离更为有效，从而提高分离器的性能。
捕雾器（Mist Extractor）：在气体通道中，捕雾器用于进一步去除气体中的微小液滴，确保气体的湿度满足要求，减少液体带走的可能性。
出气口：经过以上步骤后，分离后的天然气中的气体部分从出气口流出，以供后续的处理或输送。
出油口：从溢流隔板后，油通过出油口离开液体收集区，最终从分离器中流出。
排水口：水在液体空间中下沉，通过排水口离开分离器，以实现油水分离。
在一些分离器设计中，入口分流器可能会直接使用丝网除沫器，用于捕获和去除液体中的沫泡或微小液滴。而后波纹聚结板通过其波纹结构延长了液体在分离器中的停留时间，有助于提高分离效果。
总之，每个厂家设计的三相分离器内部结构并不一定相同，因为设计取决于多个因素，包括应用需求、井液的成分、处理能力、操作条件等。鲁迪石化的设计人员会根据用户提供的基本参数条件做出最合理的设计及技术解决方案。我们也会不断进行技术更新，优化设备材料、工艺及构造，以提高效率和性能。
